加載應力
在碟型彈簧加載變形過程中，軸向應力很小，可忽略不計，因此其疲勞壽命切向應力影響。通常情況下，碟片上表面承受壓應力，下表面承受拉應力。

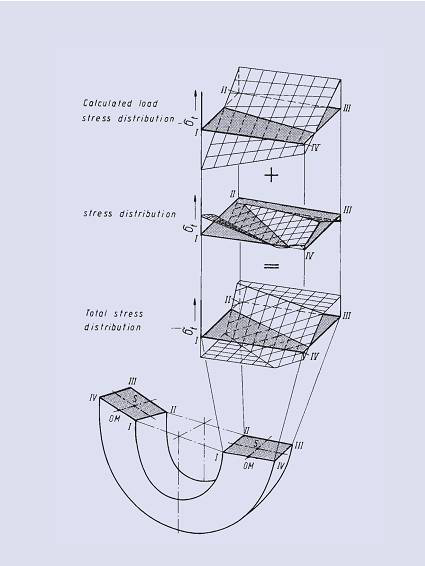

實際上，碟型彈簧的計算應力與實際應力并不一致，這是由于噴丸處理和強壓處理過程中產生的殘余應力所致，實際應力由殘余應力和加載應力所組成。彈簧的動態強度主要受碟片下表面的拉應力影響，由于生產過程中產生的殘余應力，碟型彈簧的計算應力高于實際應力?；诓煌?/span>ho/t值，碟形彈簧橫截面II點（下表面內邊緣）或III（下表面外邊緣）為最大拉應力點。
彈簧上表面內邊緣，即橫截面I點為最大壓應力點，該應力直接影響彈簧的預壓變形，該變形是由于變形量超出碟形彈簧材料的彈性極限而產生的塑性變形導致，從而使彈簧自由高度減
小。如下圖

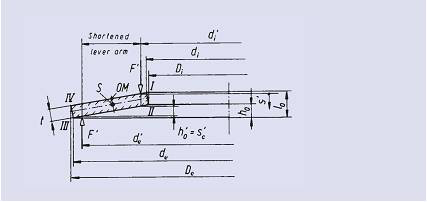

通過縮智短力臂加載的無支撐面碟形彈簧
對于曲線的變形模型來講，載荷通過縮短的力臂加載，獲得給定變形量時所需的力矩與通過橫截面I點和III點加載時相同，而力臂的縮短則要求對彈簧施加更大的載荷，因此這種情況下獲得的彈簧載荷特性曲線要比正常情況下陡峭。但彈簧計算載荷應力不受加載點影響，而只與彈簧錐角大小有關，如下圖
有支撐面的碟形彈簧

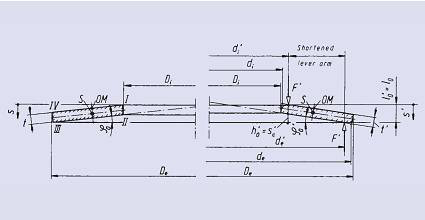

支撐面僅用于厚度大于6mm的碟形彈簧（DIN2093標準，第三組）。采用支撐面使彈簧承載面積增大，從而減少導向件與彈簧之間的摩擦。承載點也由外邊緣de變?yōu)閐e’，由內邊緣di變?yōu)閐i’。這種變化導致力臂縮短、載荷特性曲線變陡。如下圖

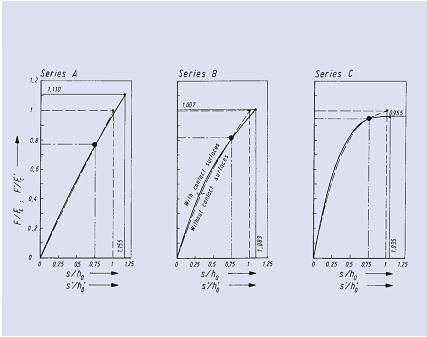

有支撐面碟形彈簧的設計載荷F（變形量S=0.75 ?ho）與相同尺寸De、Di及l(fā)o的無支撐面碟型彈簧相同，這是由于支撐面的存在使力臂縮短而需要增加載荷，同時使厚度減薄而導致載荷減小，二者相互抵消。由于要求相同的自由高度lo，有支撐面的碟型彈簧須具有較大的錐角φo’>φo。這就導致其載荷特性曲線除立直高度點F’（s=0.75ho）F=(s=0.75ho)外，與標準碟形彈簧特性曲線略有偏差。
DIN2093標準詳細規定了盤片厚度由t減到t’的情況。A、B系列彈簧t’與t之間的平均厚度減薄比為0.938，C系列彈簧t’與t之間的平均厚度比為0.995。由于支撐面的存在，已不必對橫截面邊緣I…IV角點的載荷應力進行計算。因此計算應力或多或少高于用更為精確的方法計算的角部實際應力。由于這些數值只是一些名義值，因此偏差并不重要。
特殊情況
特殊材料碟形彈簧
適用于矩形彈簧截面碟形彈簧特征方程計算出的彈簧承載力高于E=206000N/mm2、μ=0.3的彈簧鋼達8%至9%，但可以通過由于I點和III點處的倒角引起的力臂縮短來補償，因此該鋼種碟型彈簧的計算載荷和實測載荷基本相近。但對于特殊材料，尤其是泊送比μ 較大的材料，這種情況不再成立。
極薄碟形彈簧
對于De/t＞40的極薄碟形彈簧，特性方程計算出的彈簧承載力過大，此時，碟形彈簧截面不再保持矩形，而且必須考慮到變形超出橫截面的情況（特別是使用有限元分析）。
極小直徑比碟形彈簧
計算De/Di＜1.8碟形彈簧的載荷特性曲線時，必須考慮由于倒角引起的力臂縮短，否則會出現計算承載力過低的現象。
具體詳見手冊44-47
